Ing pasokan listrik switching frekuensi dhuwur (SMPS), trafo isolasi medis, lan modul pangisi daya otomotif, integritas insulasi kabel nduwurke tumpukan langsung ndhikte voltase rusak dielektrik lan efisiensi volumetrik komponen magnetik. Kabel enamel sing dilapisi siji utawa kaping pindho standar asring gagal nyukupi syarat agensi keamanan sing kaku (kayata UL 60950 utawa IEC 61558) tanpa kalebu lengen insulasi tambahan utawa pita penghalang interleaved. Nggabungake alangan fisik iki ngembangaken jendhela nduwurke tumpukan sakabèhé, ngenalaken bottlenecks boros termal abot, lan matesi minimalake daya Kapadhetan footprints.

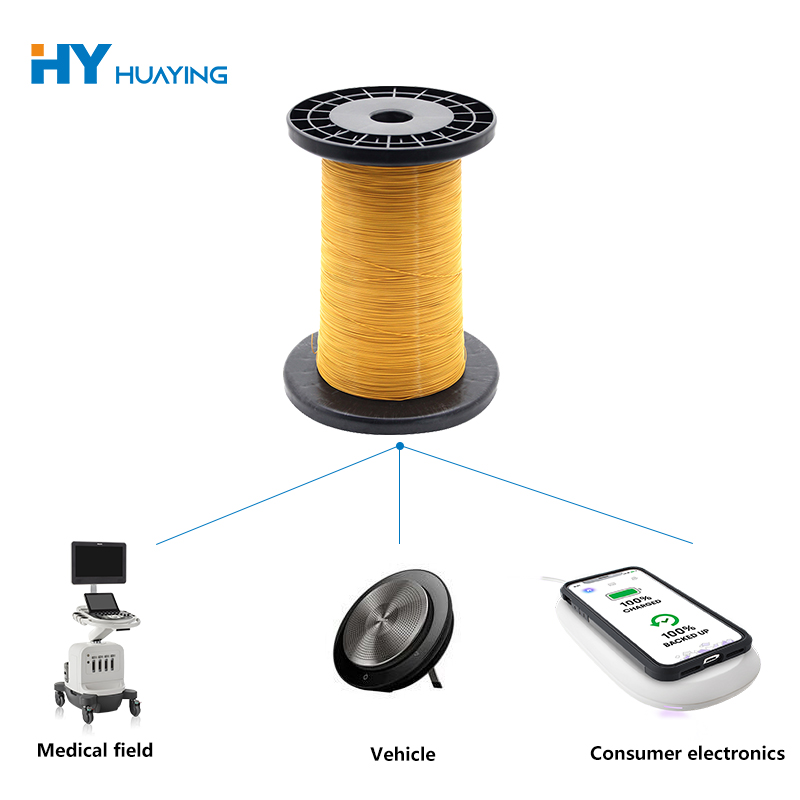

Kanggo ngilangi tenaga kerja sleving manual lan ngoptimalake faktor isi tembaga ing jero geometri bobbin sing diwatesi, insinyur desain magnetik nemtokake struktur terisolasi multi-lapisan langsung. IngKawat Enameled Triple-Layerdiprodhuksi dening Huizhou Huaying Electronic Technology Co., Ltd. direkayasa kanggo ngilangi kabutuhan alangan pita sekunder. Nggunakake urutan lapisan multi-tataran terus-terusan, materi iki entuk paramèter insulasi sing dikuatake nalika njaga kontrol dimensi sing tepat sing dibutuhake kanggo mesin gulungan gulungan otomatis kanthi kapadhetan dhuwur.
Gambar Metallurgical lan Kontrol Struktur Mikro Annealing
Urutan manufaktur ing pengecoran Huaying ngutamakake wates gandum tembaga sing konsisten kanggo nyuda resistensi AC frekuensi dhuwur (efek kulit lan kerugian efek jarak). Fase penggambaran kabel wiwitan nggunakake dies berlian presisi kanggo ngilangi goresan mikro permukaan, njaga permukaan konduktor tanpa cacat. Sawise nggambar, kabel kasebut ngalami anil termal inline sing terus-terusan ing atmosfer protèktif.
Fase termal iki nyuda tekanan teken lan nggawe kristal matriks tembaga, ngasilake keluwesan mekanik sing luar biasa lan tingkat elongasi sing seragam. Kanthi ngoptimalake ductility konduktor, kabel nolak necking lokal utawa mulet struktural sak kacepetan dhuwur tensioned nduwurke tumpukan ing mesin CNC nduwurke tumpukan otomatis, ngamanake paramèter listrik stabil antarane kelompok produksi long-roto.
Aplikasi Insulasi Komposit Telung Lapisan lan Metrik Toleransi
Kekuwatan dielektrik inti saka kabel triple-layer Huaying gumantung ing telung zona insulasi sing beda-beda, sing ditrapake kanthi urutan sing mbentuk ikatan homogen ing sekitar inti tembaga. Proses kasebut nggunakake garis aplikasi otomatis sing nggabungake matriks film poliamida, lapisan semprotan khusus insulasi dhuwur, lan bungkus fiberglass protèktif:
Kontrol Konformitas lan Konsentrisitas:Pengukuran cairan khusus ngontrol kekandelan lapisan saben lapisan sing beda-beda ing toleransi dimensi sing ketat plus utawa minus 0,005 milimeter. Concentricity pas iki ngalangi thinning eccentric saka lapisan jampel, mbusak TCTerms risak voltase localized nalika jejer dadi rub nang jendhela trafo.
Thermal Curing Precision:Transit komposit multi-lapisan liwat oven curing multi-zona sing dilengkapi sensor termal PID independen. Profil panas sing tepat iki njamin sambungan silang lengkap saka rantai polimer, nggedhekake kekuatan adhesi ing antarane konduktor lan jaket insulasi njaba kanggo nyegah stripping sajrone bungkus pin 90 derajat sing cetha.
Resistance Konduktor Frekuensi Dhuwur lan Konfigurasi Dimensi
Departemen teknik ngitung budgeting jendhela lan paramèter mundhut tembaga bisa nggunakake spesifikasi teknis terstruktur ing ngisor iki sing ngatur konfigurasi multi-strand sing dievaluasi ing 20 derajat Celcius:
Spesifikasi Konduktor (mm)
Diameter njaba target (mm)
Resistance DC Maks ing 20C (Ω/km)
0,17 x 7
0.781
128.5
0,18 x 7
0.811
114.6
0,20 x 7
0.872
92.8
0,23 x 7
0.964
70.2
0,23 x 15
1.318
32.8
0,25 x 7
1.025
27.7
0,25 x 19
1.559
21.9
0,27 x 7
1.086
51.0
0,35 x 7
1.331
30.3
0,37 x 7
1.392
27.1
0,20 x 10
1.004
65.0
0,20 x 15
1.184
43.3
0,20 x 25
1.471
32.5
0,21 x 7
0.903
254.0
0,22 x 7
0.933
26.0
0,25 x 2
0.700
84.2
B2B Turnaround Komersial lan Logistik Kepatuhan Regulasi
Huaying ngoordinasi aset riset kanthi operasi laboratorium R lan D multi-paten kanggo nggampangake prototipe komponen kanthi cepet lan penyebaran volume sing stabil kanggo manufaktur elektronik internasional:
Prototyping lan Produksi Lead Time:Sampel teknis sing cocog karo konfigurasi untaian non-standar dikompilasi lan dikirim ing jendela 7 dina. Sawise verifikasi simpenan, manufaktur kontrak akeh ton standar rampung sajrone 20 nganti 30 dina kerja.
Kemasan Lingkungan Khusus:Pangiriman nggunakake spool pelindung kelas ekspor tugas abot. Saluran logistik majeng ngatur konfigurasi transportasi sing sensitif iklim lan mbebayani, nggunakake reefers sing diatur suhu utawa bahan pelindung khusus kanggo njaga integritas lapisan pelumasan kawat.
Kerangka Pembayaran Perusahaan Fleksibel:Akun bisnis internasional bisa nindakake pembayaran perdagangan liwat saluran standar kalebu transfer kabel aman (T/T), Western Union, lan struktur PayPal komersial kanggo cocog karo garis wektu audit keuangan sing beda-beda.
Kanthi nyediakake integrasi langsung karo frameworks riset metalurgi universitas lan ngamanake paten utilitas ekstensif, Huaying mesthekake yen saben kilometer linear kabel enamel ngirim Kapadhetan saiki katebak, nglindhungi komponen elektronik saka breakdowns dielektrik lapangan durung wayahe.
Apa sampeyan mbutuhake grafik ketegangan gulungan tembaga sing komprehensif, lembar data keamanan materi resmi (MSDS), utawa kutipan kontrak akeh sing disesuaikan?
Hubungi divisi aplikasi bahan elektronik Huaying dina iki kanggo koordinasi konsultasi teknik langsung! Spesialis nduwurke tumpukan frekuensi dhuwur kita bakal nyedhiyakake referensi silang spesifikasi lengkap lan struktur rega definitif sajrone 12 jam.
